1. Kafka

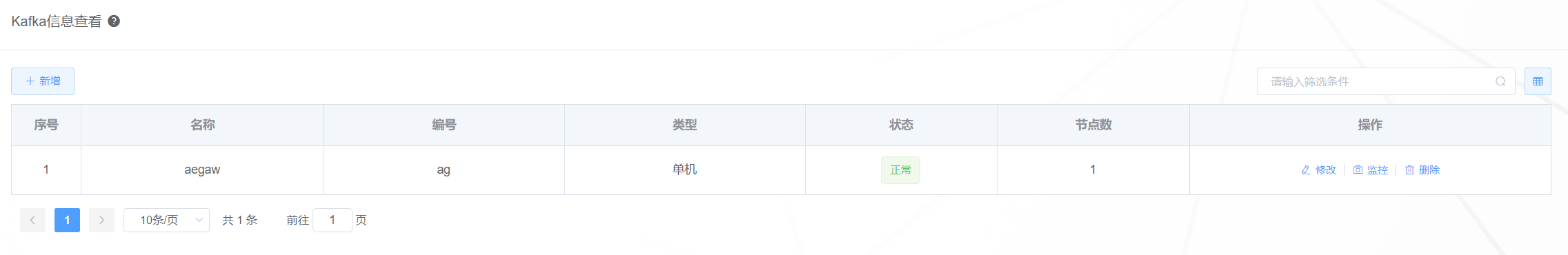

1.1. 功能截图

1.2. 功能详述

1.2.1. 群组新增

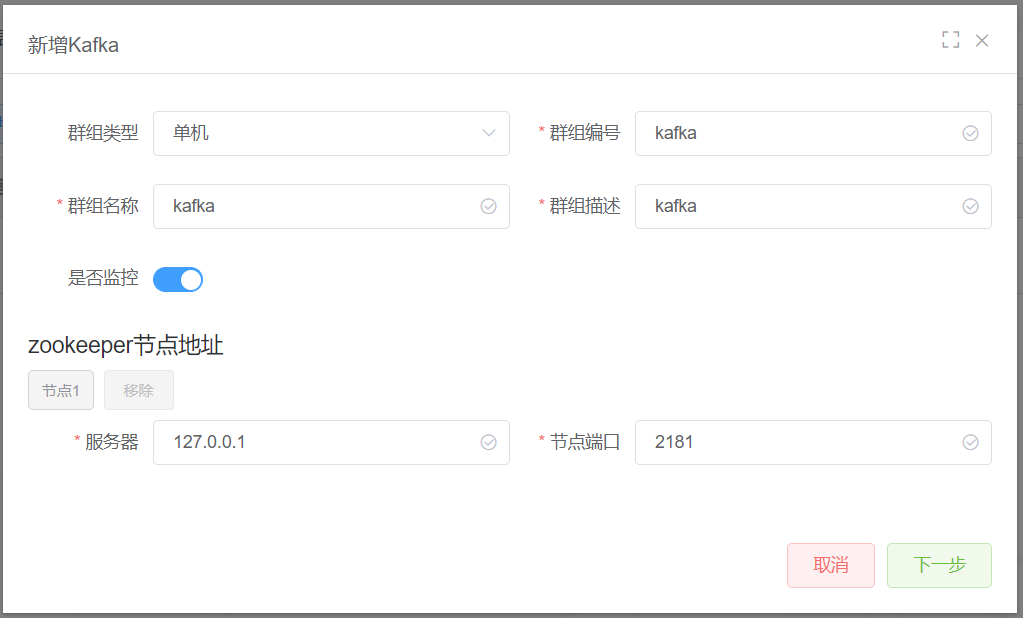

点击新增按钮进入新增群组页面，如下图：

输入字段说明：

• 群组类型：群组类型表示该群组所管理的Kafka实例所属类型，包括单机，集群。

• 群组编号：该字段唯一标识一个群组。

• 群组名称：该字段一般与群组编号保持一致。

• 群组描述：对群组的说明。

• 是否监控：是否开启大盘监控。

• 服务器：注册中心ZooKeeper节点ip。

• 节点端口: 注册中心ZooKeeper节点端口。

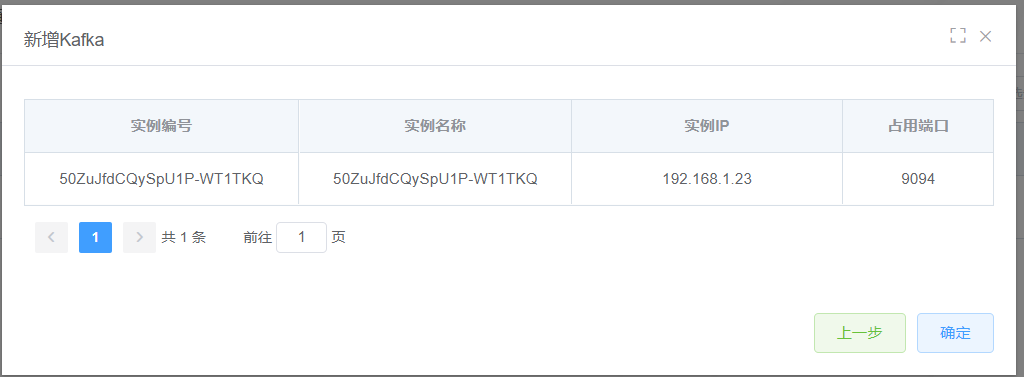

点击下一步按钮，系统反查出注册在该ZooKeeper节点下的所有Kafka节点并显示实例列表，点击新增按钮完成新增。

1.2.2. 群组修改

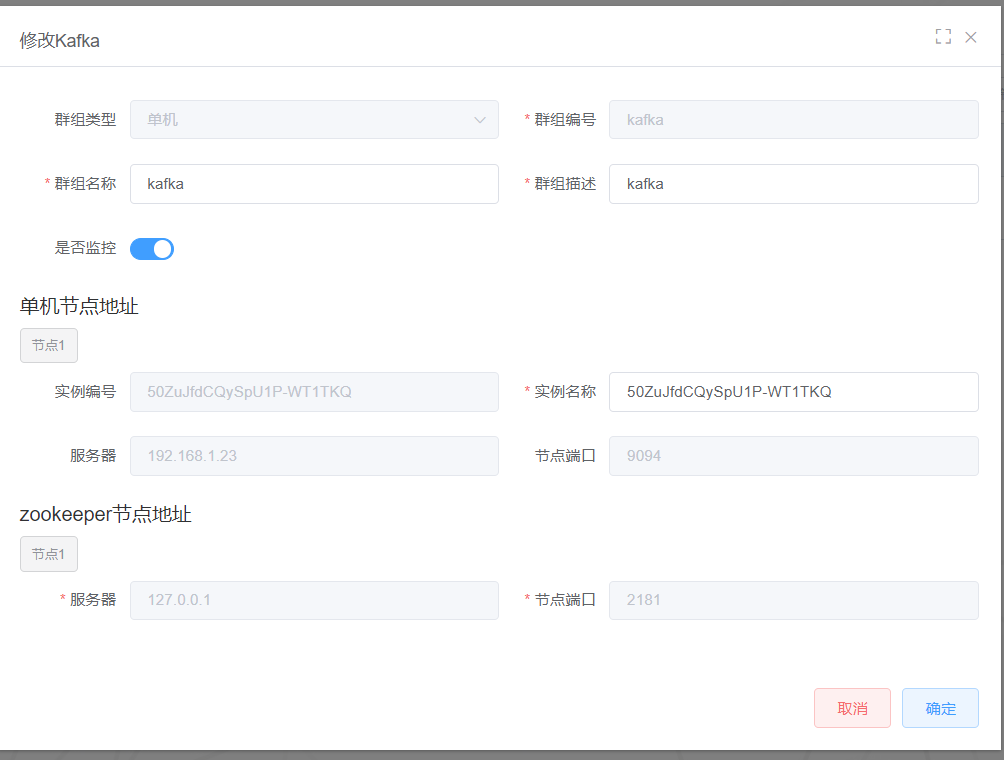

通过点击列表中修改按钮进入修改Kafka群组页面，如下图：

群组修改可以修改群组名称，群组描述，是否监控，实例名称，点击修改完成修改。

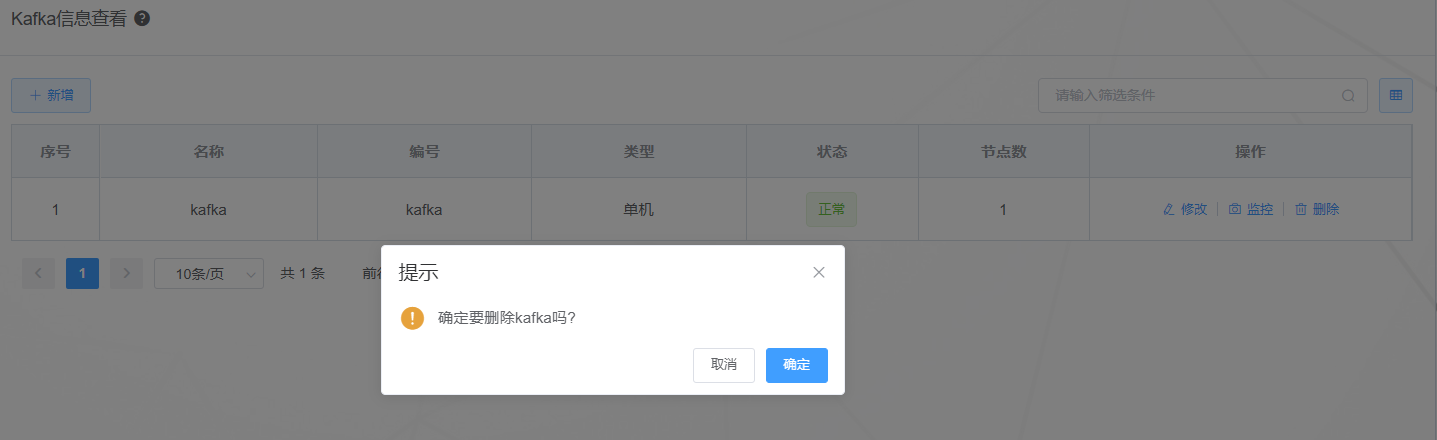

1.2.3. 群组删除

点击删除，删除该群组。

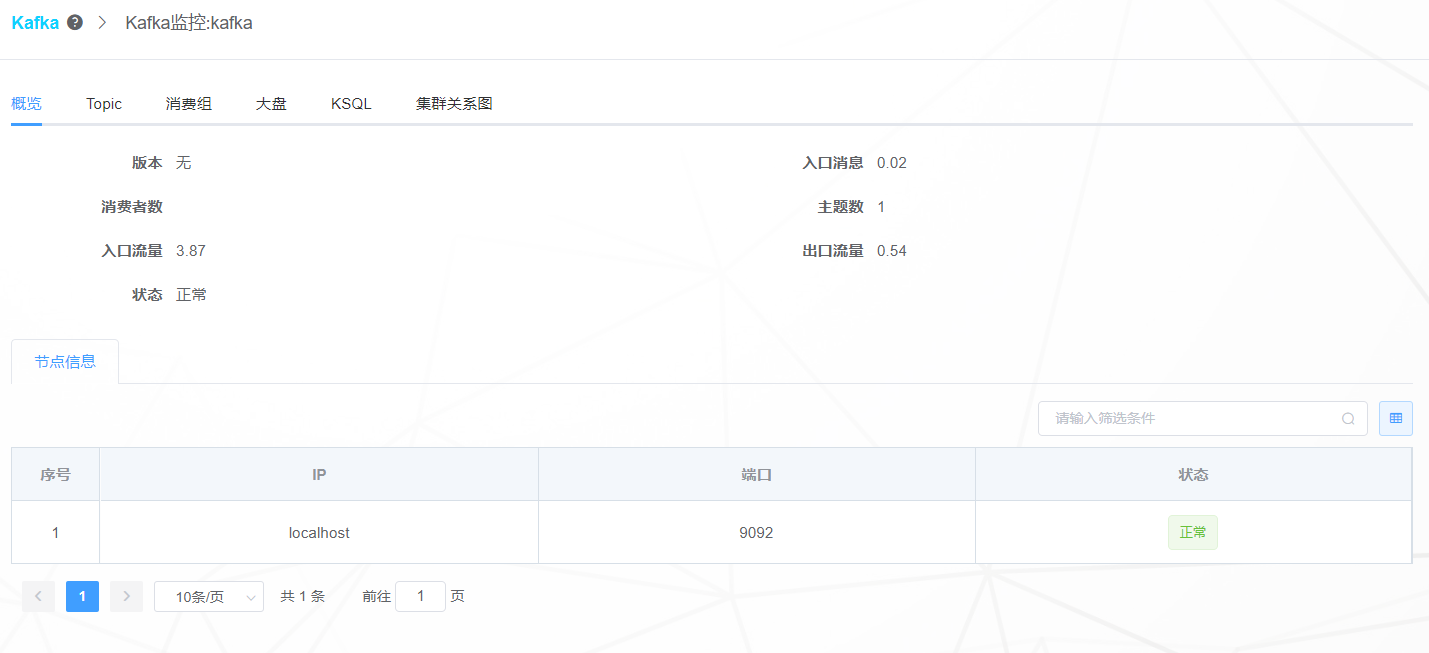

1.2.4. 监控概览

概览信息展示了Kafka节点信息，版本，入口消息，消费者数，主题数，节点列表等信息。

字段说明：

• 版本：集群使用Kafka版本号

• 入口流量：写入数据流量

• 出口流量：从集群读取消息流量

• 消费者数：当前活跃消费者数

• 主题数：Topic数量

• 状态：集群能否正常提供服务，有正常，异常两种

• 节点列表：Kafka节点ip，jmx端口及健康状态

1.2.5. 节点监控

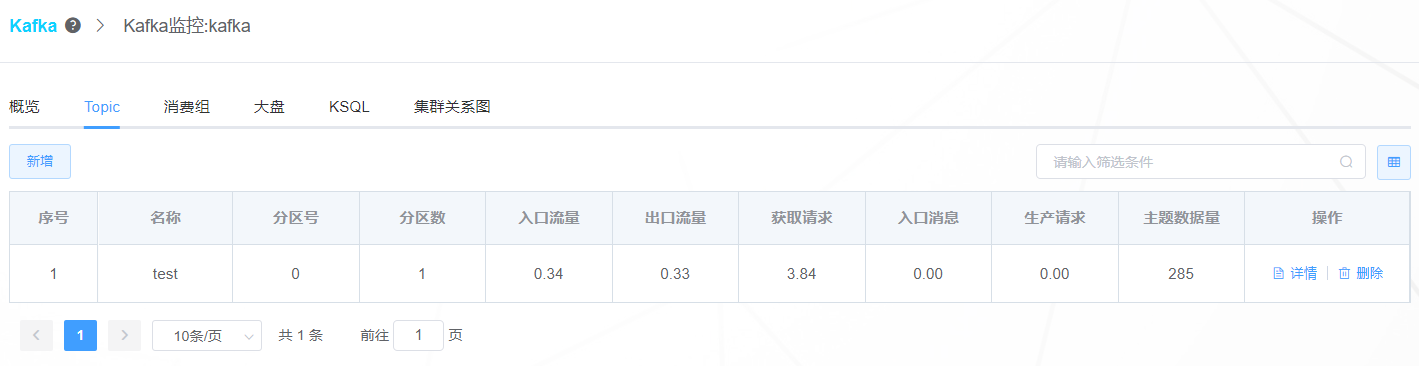

• topic

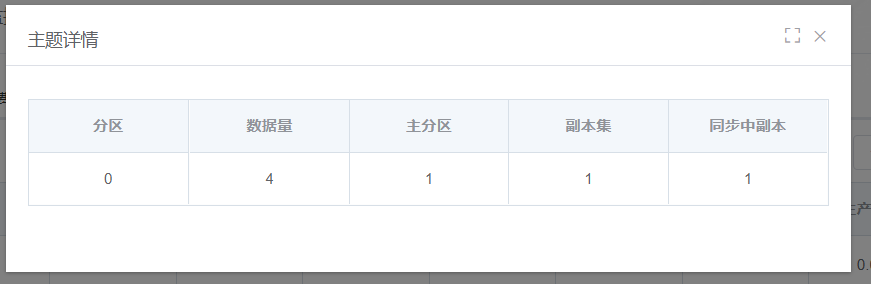

展示流量及分区信息

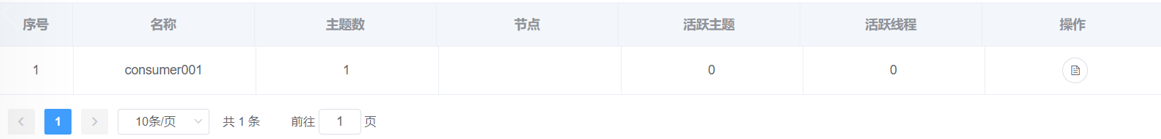

• 消费组

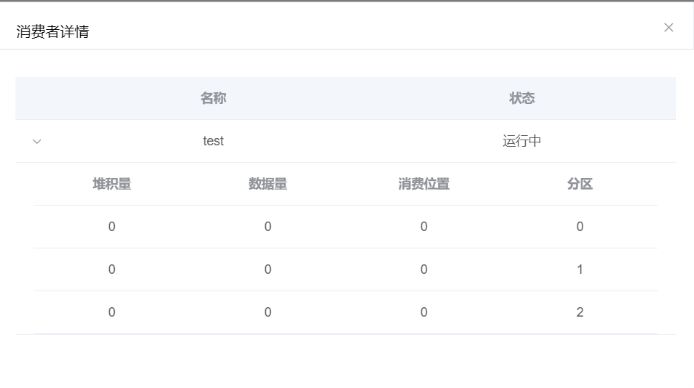

展示在线的消费组信息，点击详情显示消费详情，包括消息堆积量，总数据量，消费位置，分区编号。

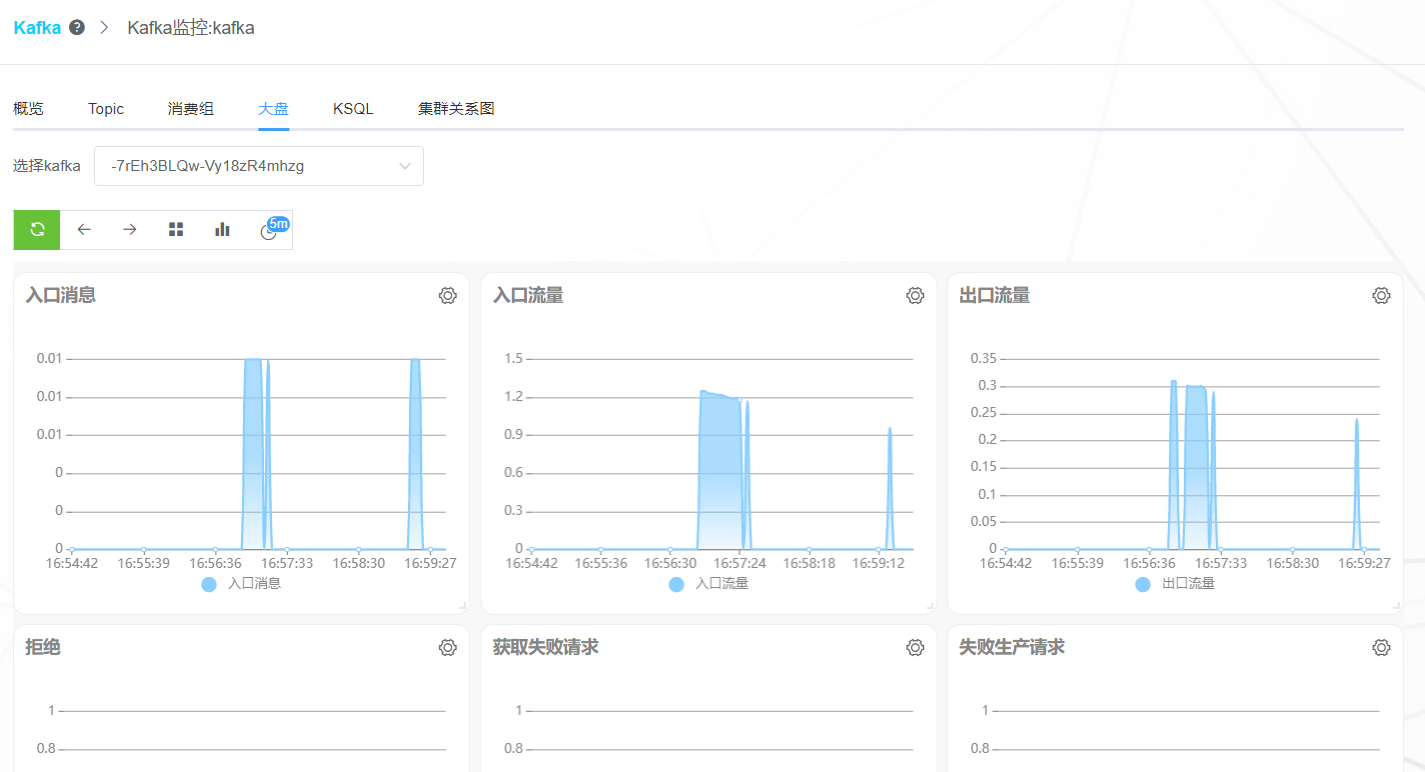

• 大盘

根据节点展示部分监控项

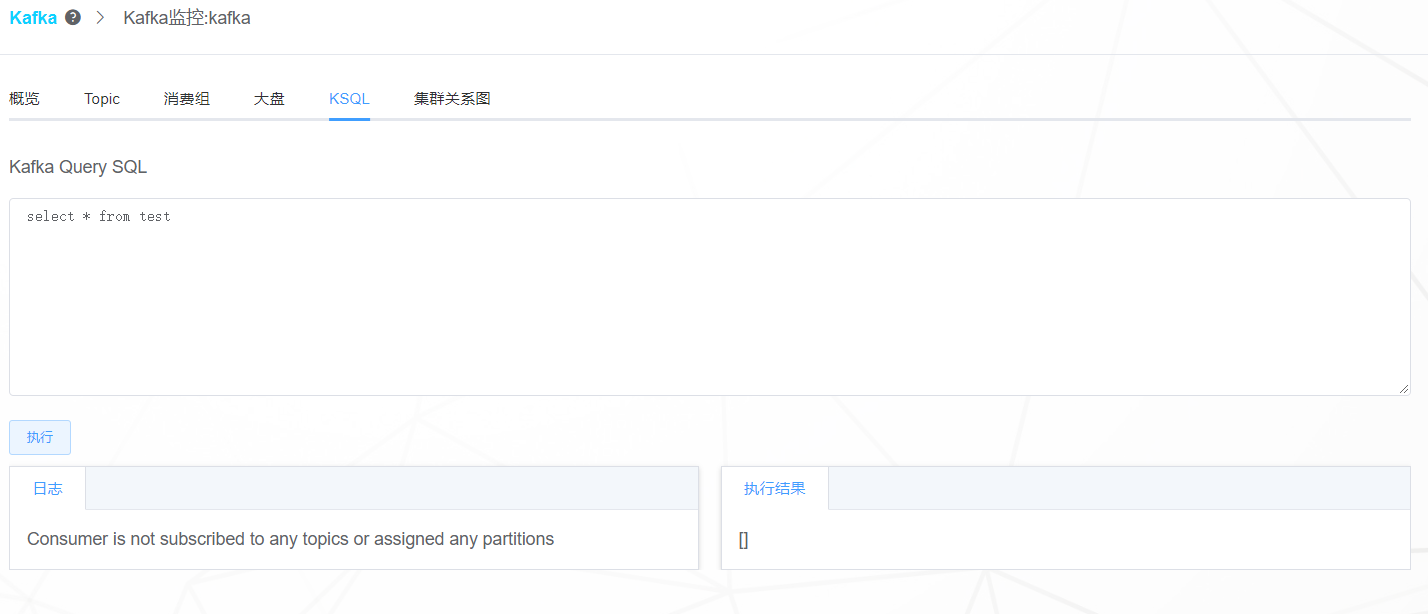

• KSQL

输入KafkaSql语句，点击执行，日志框返回执行日志，执行结果显示查询结果。提供Kafka消息查询。

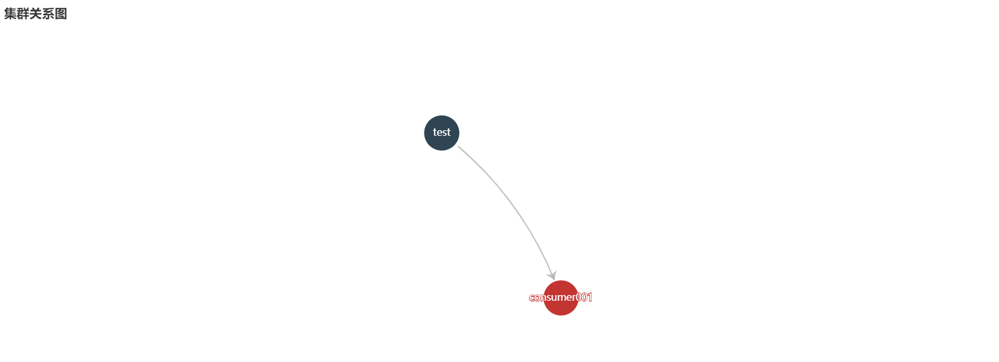

• 集群关系图

展示topic和消费组的消费关系
