1. Swarm

1.1. 集群

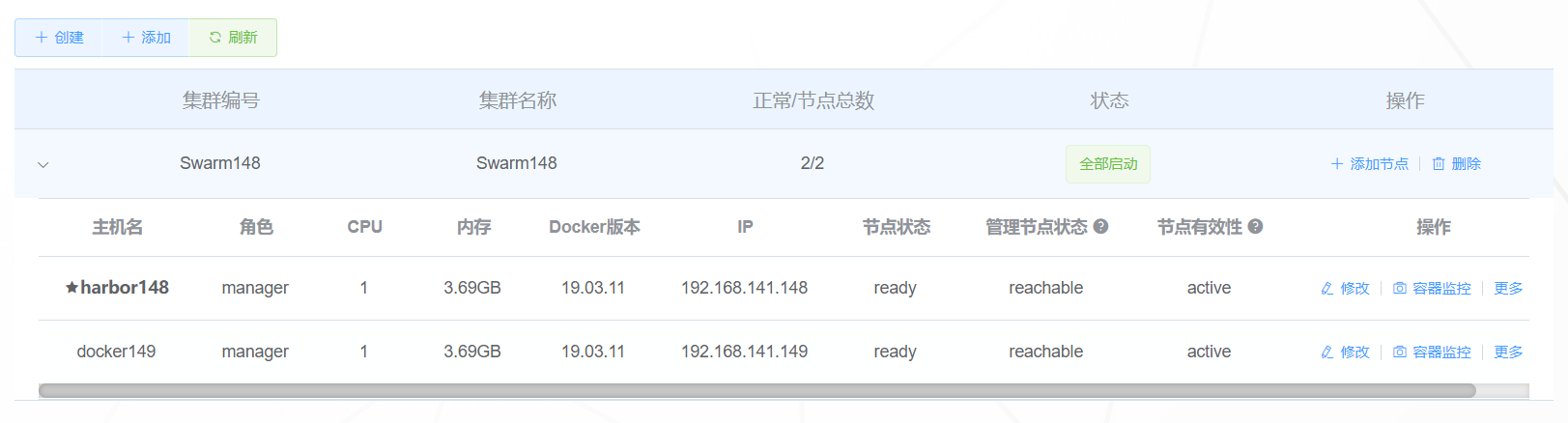

1.1.1. 功能截图

1.1.2. 知识点

说明Docker Swarm是docker集群管理工具,支持应用创建、更新、收缩、扩容、还原、删除、服务编排等。
Docker Swarm的节点有manager和worker两种角色。manager为管理节点，负责整个集群的管理工作包括集群配置、服务调度等所有跟集群有关的工作，worker为工作节点，主要负责运行相应的服务来执行任务（task）。

1.1.3. 功能详述

Docker Swarm集群列表可以创建、新增、删除集群，查询每个集群基本状态，占用资源。也可以对集群每个节点进行升级、降级、删除、强制脱离等操作。

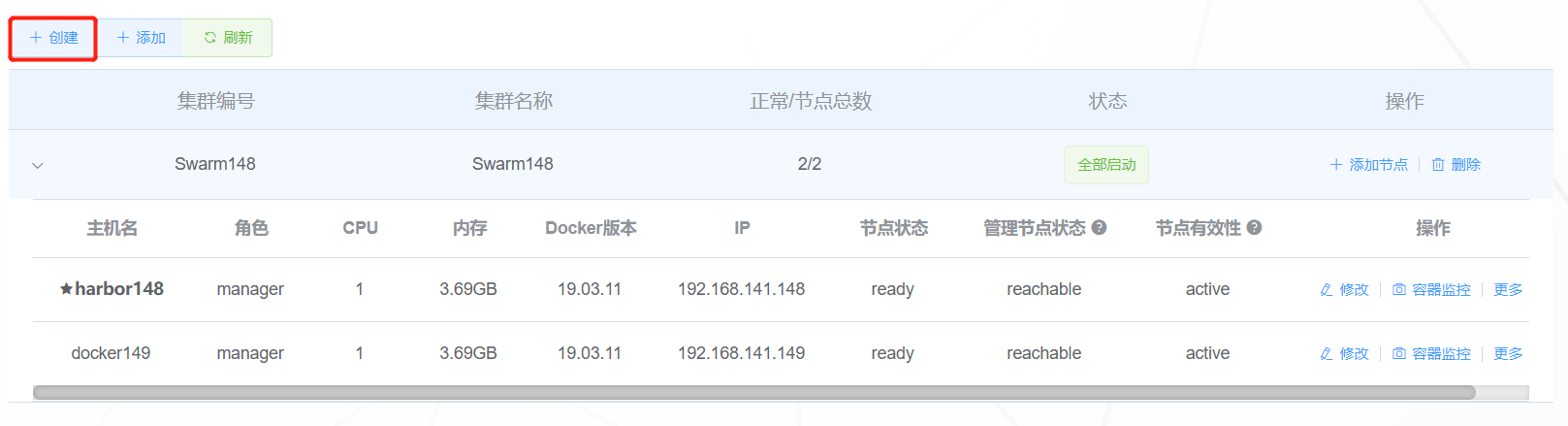

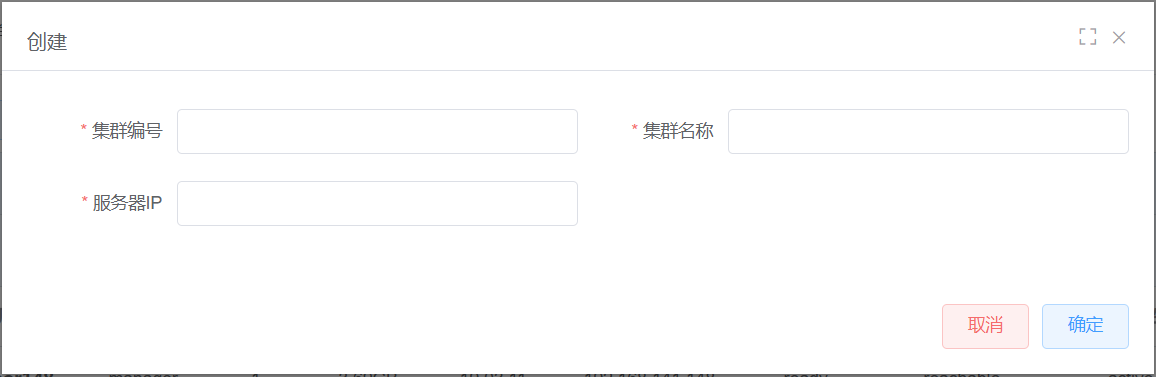

创建

该功能可以创建新的swarm集群，点击创建按钮在弹出窗口输入集群编号、集群名称、服务器IP字段，点击创建进行创建新的集群。

字段说明：

• 集群编号：集群唯一标识
• 集群名称：集群名称
• 服务器IP：要创建集群的服务器地址

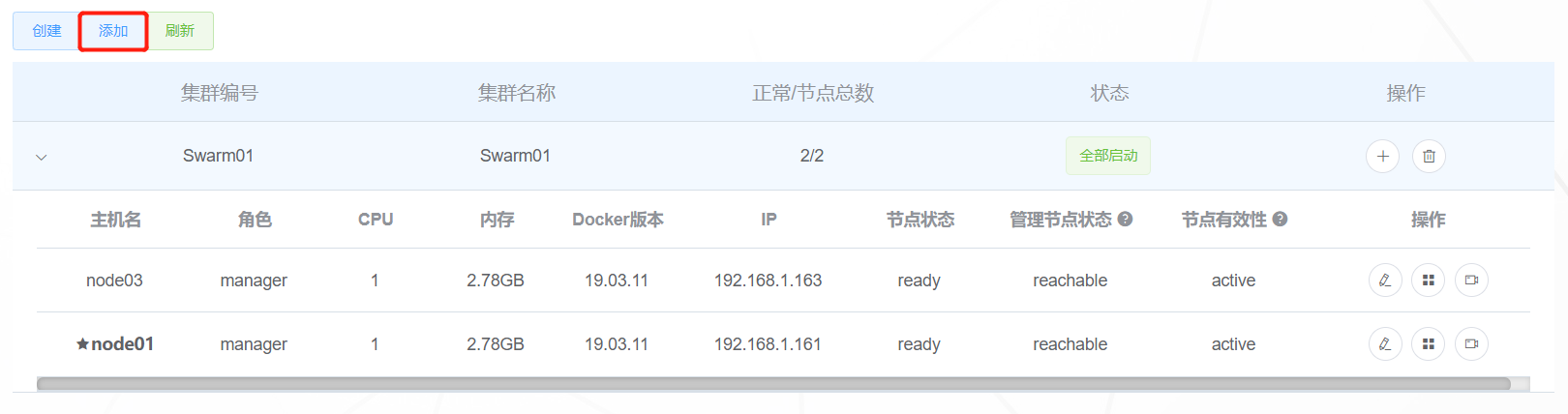

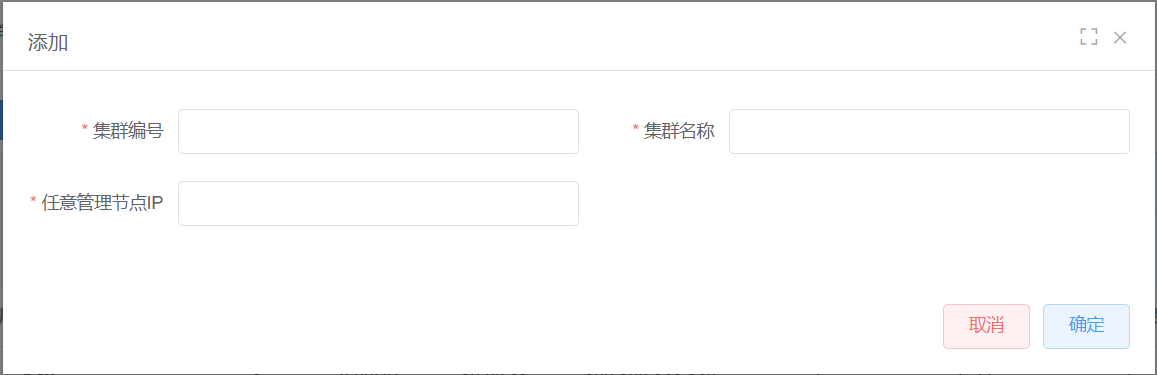

添加

该功能可以添加已经存在的swarm集群，点击添加按钮在弹出窗口输入集群编号、集群名称、任意管理节点的IP字段，点击添加已经存在的swarm集群。

字段说明：

• 集群编号：集群唯一标识
• 集群名称：集群名称
• 任意管理节点IP：要添加集群的任意管理节点IP地址

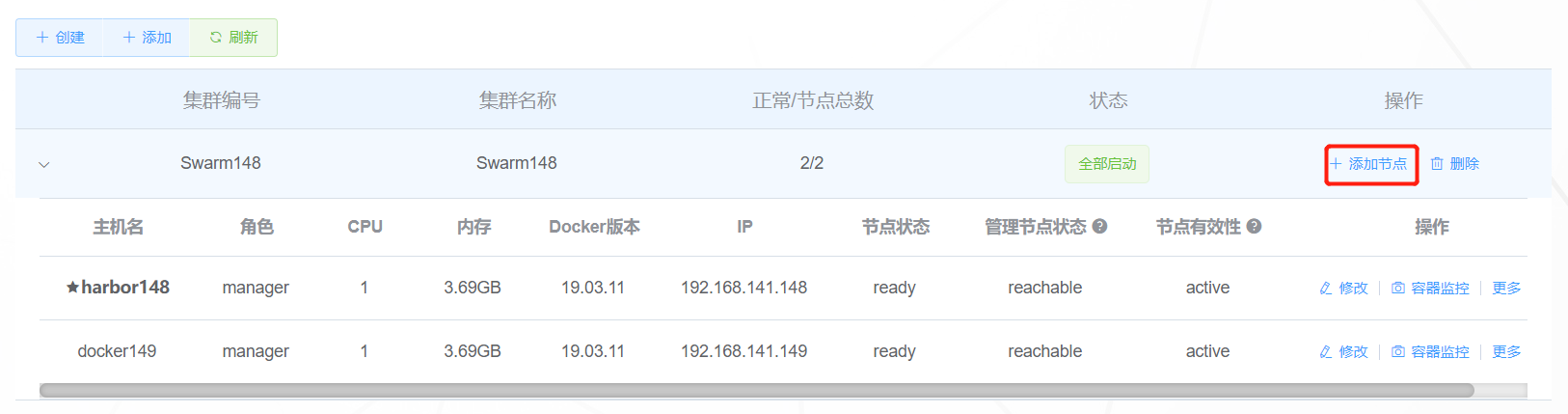

加入集群

该功能可以为指定的集群添加新的节点，在弹出的窗口中输入节点IP，是否为管理节点，点击添加即可。

字段说明：

• 节点IP：要加入的集群的新节点地址
• 是否管理节点：加入的节点是否为管理节点，不开启按钮为工作节点，开启按钮为管理节点，默认不开启

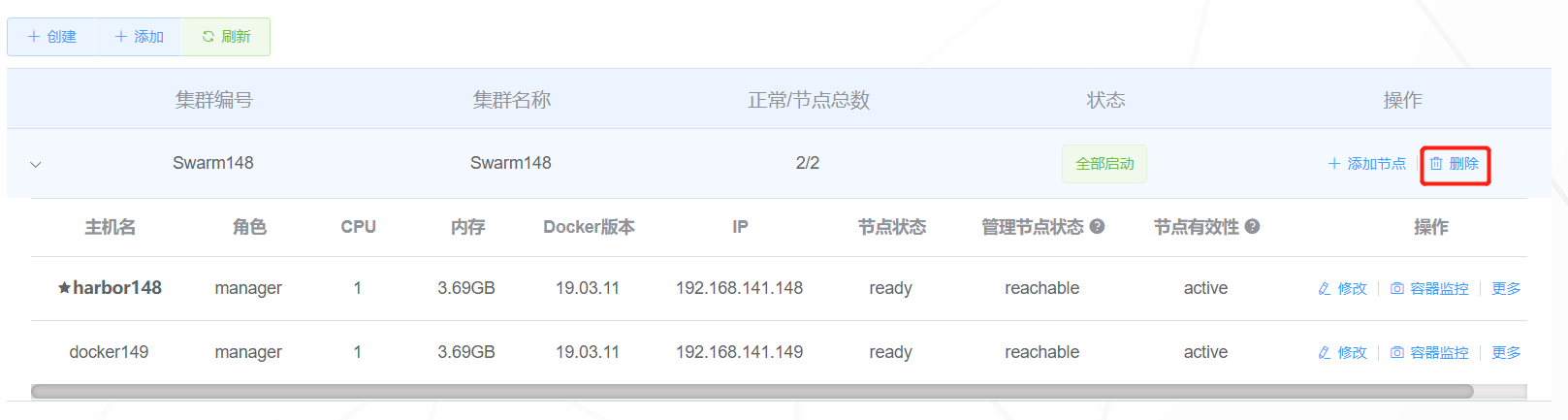

删除集群

该操作只是删除NTC数据库的swarm集群信息，不会影响swarm集群自生运行情况。删除了可以通过添加再次新增回来。

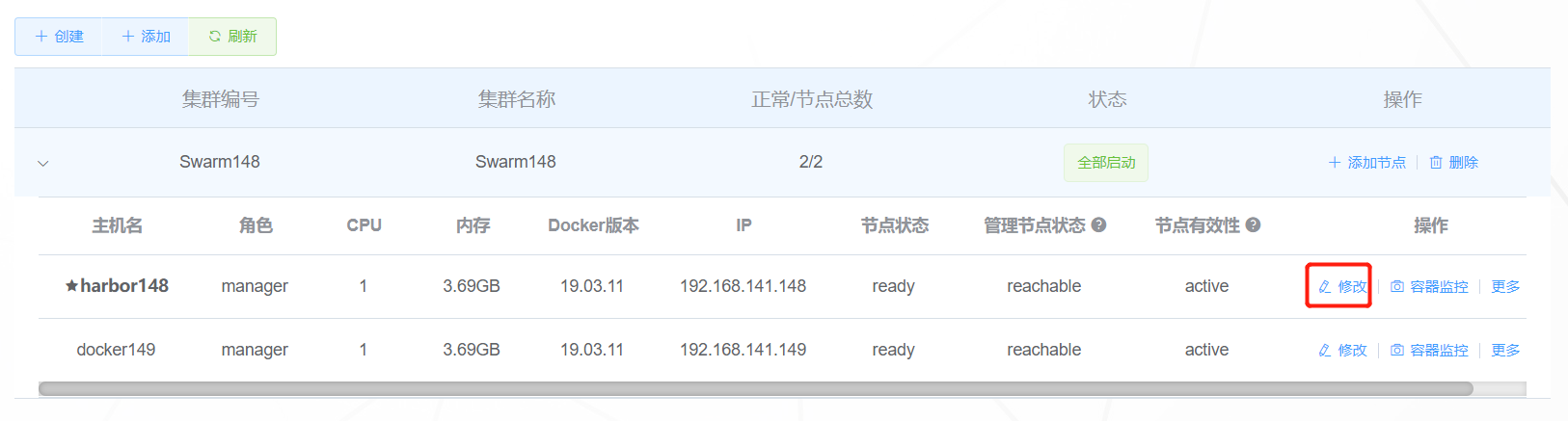

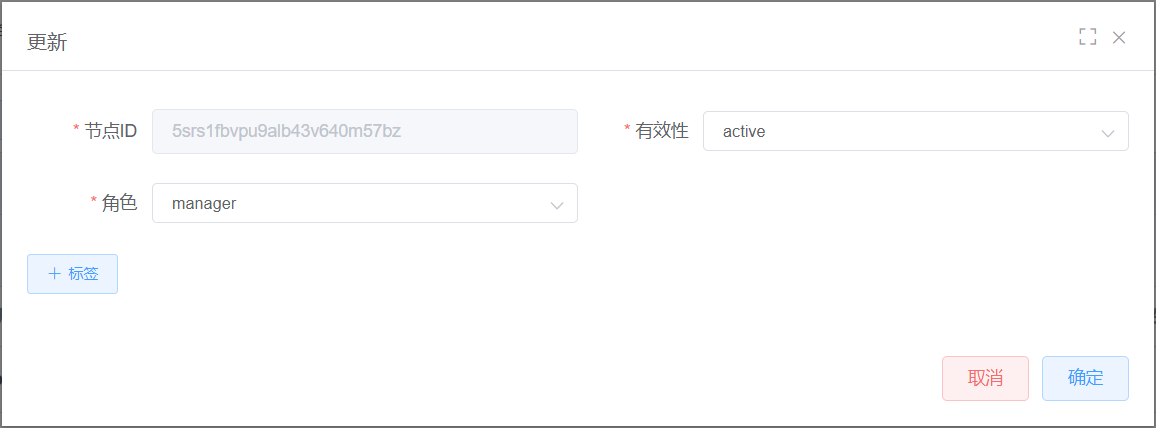

修改节点

修改功能可以修改节点的状态、节点角色和节点标签。

节点状态说明：

active：表示调度程序可以将任务分配给节点；
pause：表示调度程序不会将新任务分配给节点，但现有任务仍在运行；
drain：表示调度程序不会将新任务分配给节点；调度程序关闭所有现有任务并在可用节点上。

节点角色说明：

manager：修改为管理节点，负责整个集群的管理工作包括集群配置、服务管理等所有跟集群有关的工作。

worker：修改为工作节点，主要负责运行相应的服务来执行任务（task）。

节点标签：

可以给节点添加标签，应用可以根据节点标签部署到指定节点。

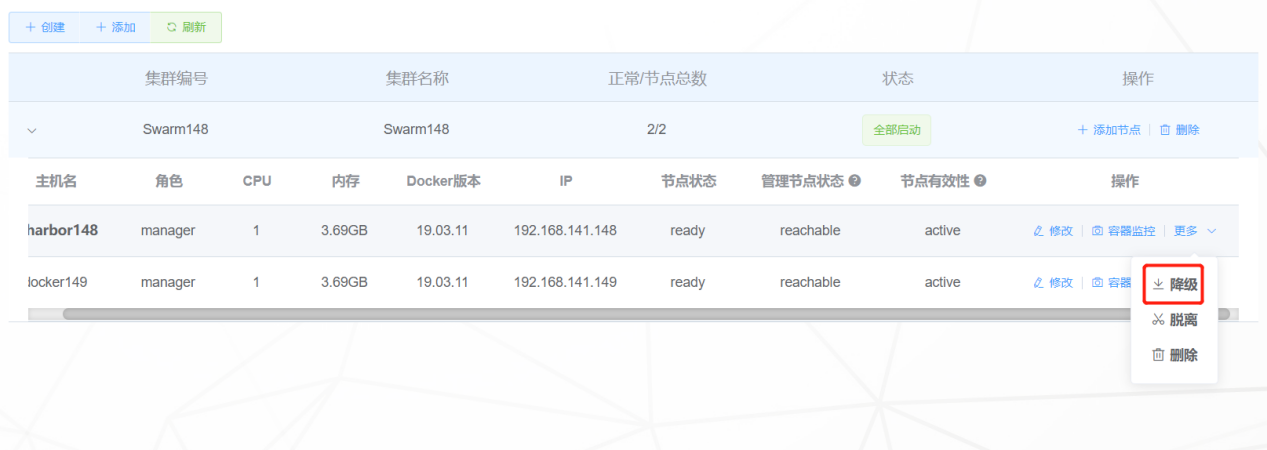

降级

可以通过降级功能将管理节点降级为工作节点。注：只有最后一个有效管理节点不允许降级，可以通过强制脱离。

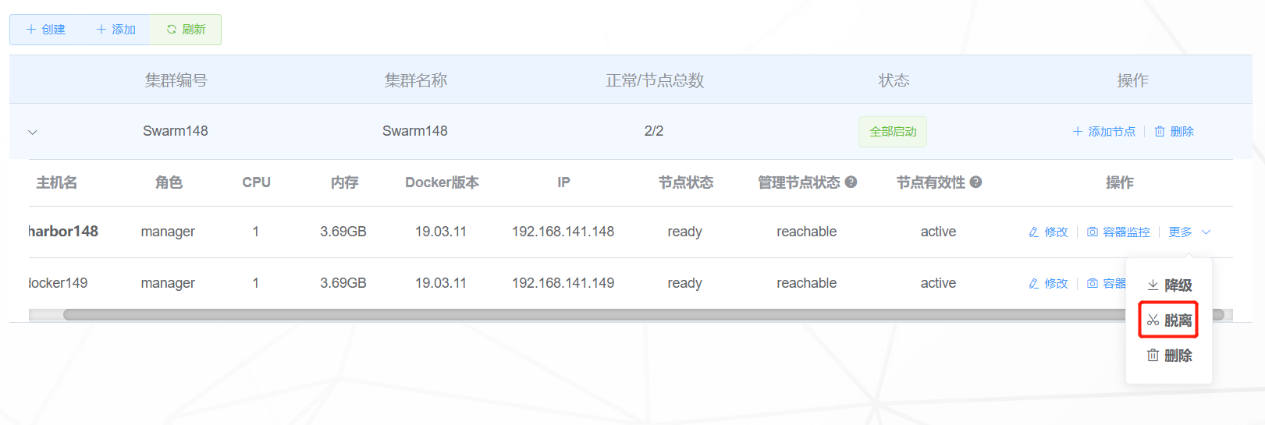

脱离

通过该功能将该节点脱离集群，脱离之后节点的状态为down，通过集群列表还是能查询到该节点。

注意注意：脱离之前节点必须为工作节点。

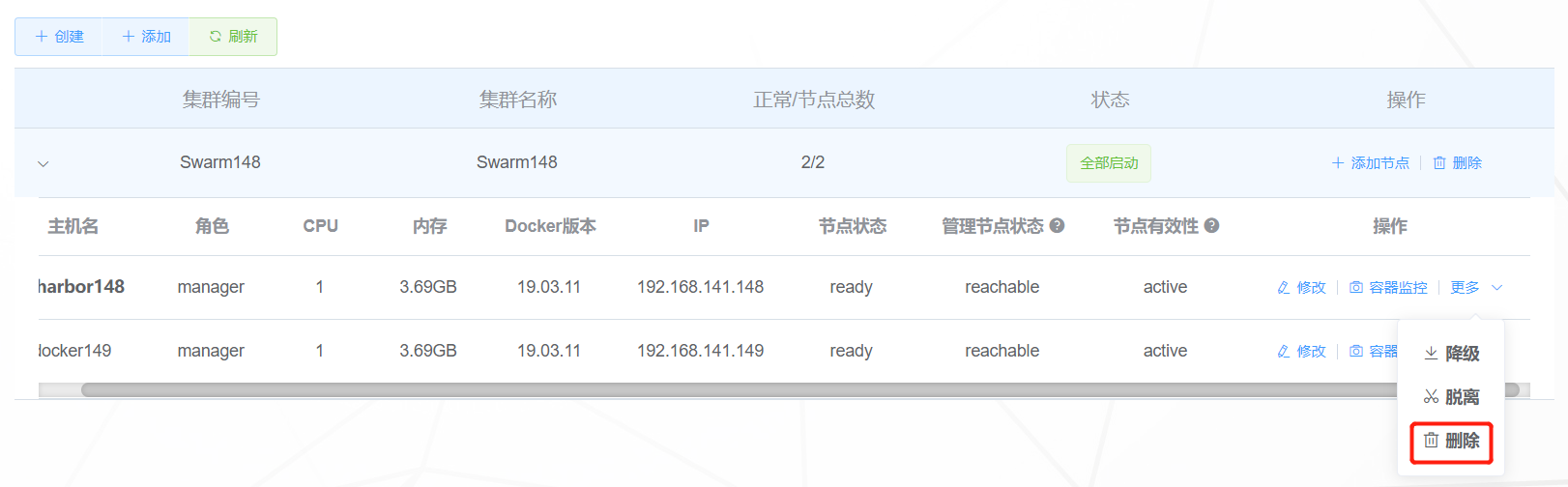

删除

脱离之后可以通过删除功能来彻底脱离集群，删除之后集群列表将查询不到该节点。

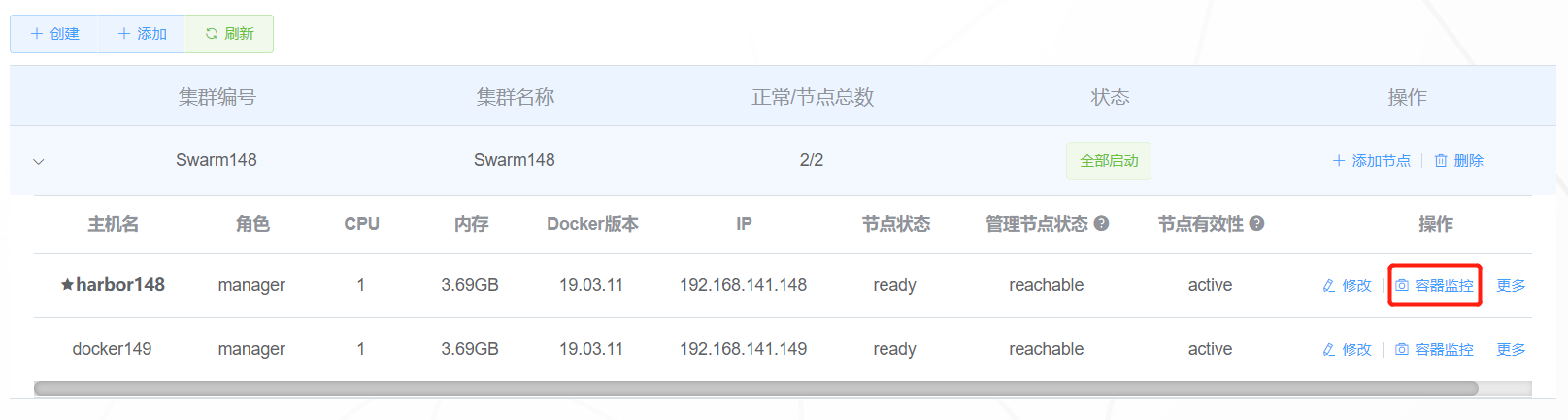

容器监控

点击容器监控按钮跳转到容器监控页面。

1.2. 应用

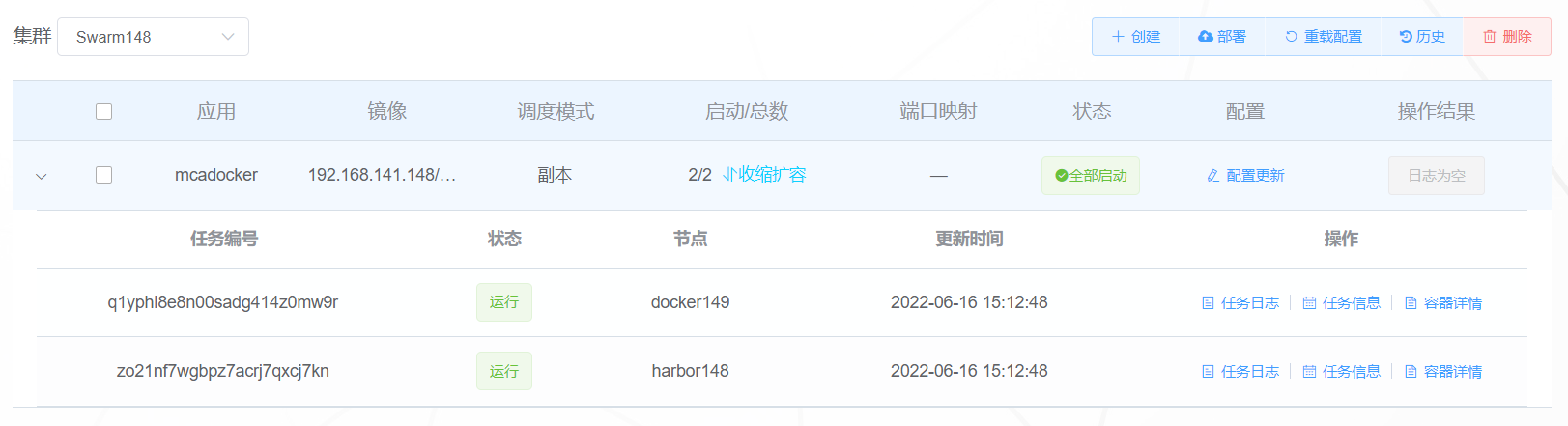

1.2.1. 功能截图

1.2.2. 知识点

应用部署分为部署包创建和镜像创建两种方式，部署包创建的流程是上传部署包->构建镜像->上传镜像到镜像仓库->创建应用，镜像创建的流程是选择镜像->创建应用。

1.2.3. 功能详述

应用支持创建、部署、更新、收缩、扩容和删除应用，以及查看操作历史、修改应用配置和对部署操作进行还原，以及支持容器视图和应用视图的切换。

列表查看

点击应用菜单展示应用列表页面，应用菜单支持创建、部署、重载配置、收缩、扩容和删除应用，以及查看操作历史、修改应用配置和对部署操作进行还原。

字段说明：

• 应用：应用编号，不能重复，不同集群间的应用编号也不能相同
• 镜像：创建应用所使用的镜像版本
• 调度模式：集群调度模式，支持副本和全局两种模式，副本模式表示可以手动指定集群中部署应用的实例数，swarm会尽可能均匀地将各个副本分布在整个集群中，保证应用满足相应的实例数，全局模式表示集群中每个可用节点满足有且只有一个应用实例
• 启动/总数：启动的应用实例数和应用实例总数
• 端口映射：将容器内部端口映射到外部宿主机端口，因为容器是资源隔离的，宿主机无法通过容器IP和端口访问容器
• 状态：应用状态，目前有全部启动、部分启动和全部停止三种状态
• 配置：容器配置
• 操作：操作类型，包括收缩、扩容、更新等
• 操作结果：操作结果日志，点击可以查看操作日志
• 任务编号：Swarm最小调度单元，一个相当于一个容器
• 状态：任务状态，包括运行，关闭，失败等
• 节点：节点主机名
• 更新时间：任务更新时间

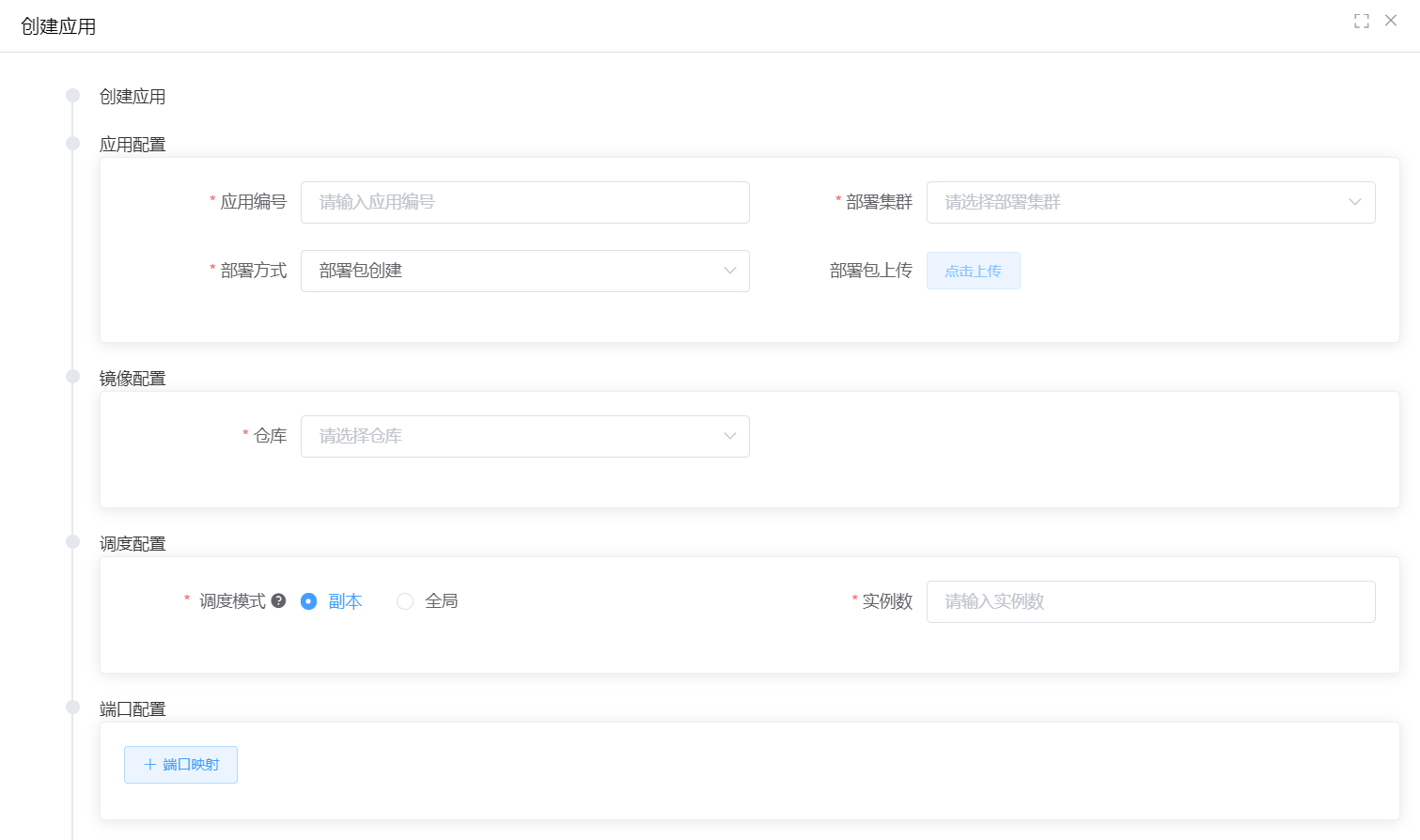

创建

点击创建按钮跳转到创建应用页面，输入相应信息创建应用，并且可以查看操作结果日志，应用创建分为部署包创建和镜像创建两种方式，部署包创建的流程是上传部署包->构建镜像->上传镜像到镜像仓库->创建应用，镜像创建的流程是选择镜像->创建应用。

字段说明：

• 应用编号：应用编号，不能重复，不同集群间的应用编号也不能相同
• 部署集群：选择应用部署到指定Swarm集群
• 部署方式：应用部署方式，支持部署包创建和镜像创建两种方式，部署包方式表示通过上传应用部署包来部署应用，部署包格式目前支持tar和tar.gz包，镜像方式表示通过镜像来部署应用
• 部署包上传：上传部署包，目前支持tar和tar.gz包，该选项只有部署方式选择部署包创建时才生效
• 仓库：镜像仓库，目前支持Harbor私有仓库
• 镜像：创建应用所使用的镜像，支持展示仓库中存在的镜像列表，该选项只有部署方式选择镜像创建时才生效
• 版本：镜像的版本，支持展示镜像的版本列表，该选项只有部署方式选择镜像创建时才生效
• 调度模式：集群调度模式，支持副本和全局两种模式，副本模式表示可以手动指定集群中部署应用的实例数，swarm会根据节点的资源使用情况来进行调度和部署应用，保证应用满足相应的实例数，全局模式表示集群中每个可用节点满足有且只有一个应用实例
• 实例数：部署的实例数，该选项只有调度方式选择副本时才生效
• 端口映射：将容器内部端口映射到外部宿主机端口，保证应用从集群外可以访问，host表示宿主机端口，container表示容器端口，支持多个端口的映射，支持TCP和UDP两种协议的端口映射，默认TCP协议，并且支持Ingress和Host两种发布模式，Ingress模式表示可以保证通过Swarm集群内任一节点的IP都能访问该应用，即使当前节点没有运行应用实例，Host模式表示应用只能通过运行应用实例的节点来访问，默认Ingress模式
• 环境变量：可以给应用配置环境变量
• 数据卷：数据卷是将容器内数据直接映射到宿主机环境的指定文件目录之中，使容器可以持久化和共享数据，因为容器无法持久化数据，当容器删除的时候，容器中保存的数据会丢失。目前支持Volume和Bind两种，Volume是Docker官方提供的数据持久化目录，可以在不同宿主机系统间移植，Bind可以是宿主机系统的任意目录，不可移植。Volume和Bind都可以进行读写和只读挂载，只读挂载表示容器内无法对挂载的目录进行写操作
• 选择网络：选择应用运行的网络
• 最小内存：设置应用运行的最小内存
• 最大内存：限制应用运行的最大使用内存
• 最小CPU：设置应用运行的最小CPU
• 最大CPU：限制应用运行的最大使用CPU
• 位置约束：位置约束可以使应用部署在指定的节点上，如果有多个条件，必须所有条件都要满足
• 命令：容器启动使用的命令，覆盖Dockerfile里的ENTRYPOINT指令
• 参数：容器启动使用的命令参数，覆盖Dockerfile里的CMD指令
• 重启策略：重启策略是指应用停止后，是否重新启动应用的一个策略，支持总是、不重启和失败重试三种策略，总是表示不管遇到什么错误都进行重新启动容器，不重启表示不管遇到什么错误都不重启，失败重试表示容器以非0状态码退出时重新启动容器，可以设置重启失败的次数
• 时间间隔：重启失败后，重试之间的时间间隔，该选项只有重启策略选择失败重试时才生效
• 重试次数：重启的重试次数，该选项只有重启策略选择失败重试时才生效，默认为0
• 超时时间：重启的超时时间，在规定时间没有重启成功则表示重启失败，默认为0

部署

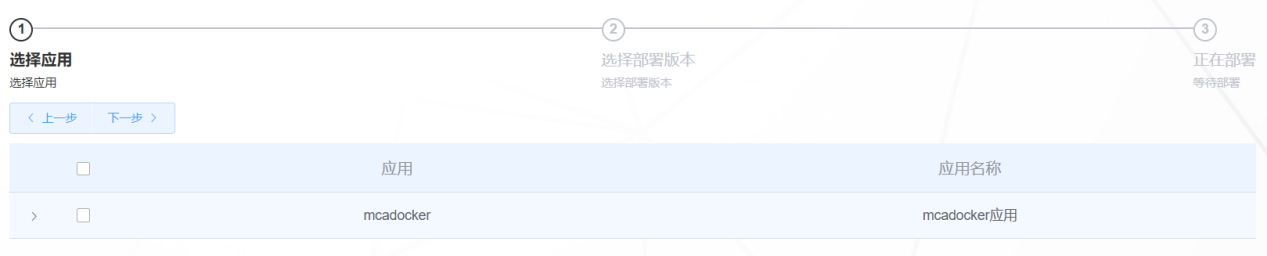

应用新建成功后，如果需要更新版本，就需要用到应用部署，点击部署按钮进入部署页面：

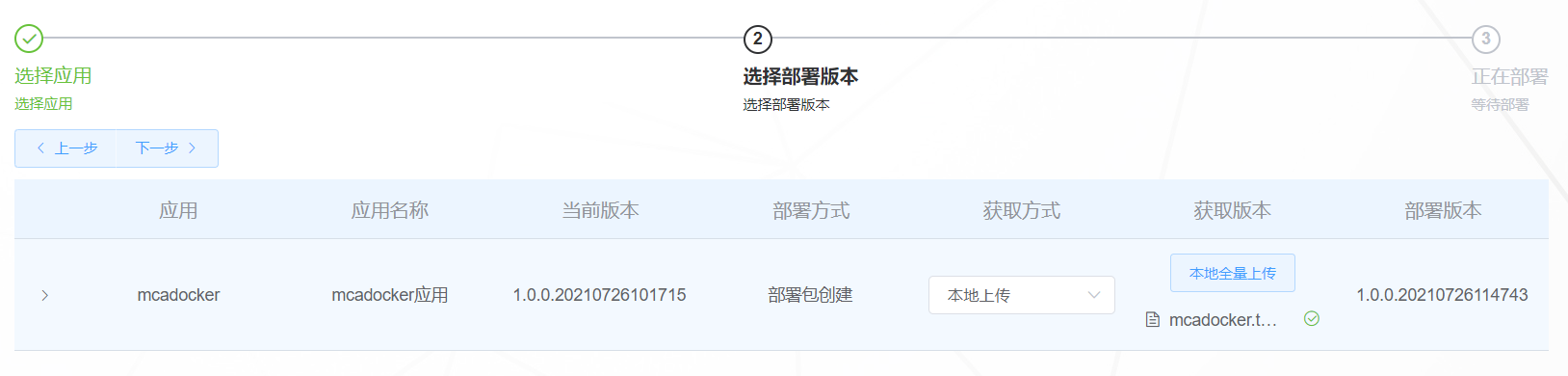

应用部署分为部署包创建和镜像创建两种方式，分为3个步骤 ：

1. 选择应用：选择本次部署的应用，支持同时部署多个应用。
   1. 获取部署包：如果是部署包创建方式，支持多种方式，本地上传：可以直接从本地上传全量部署包，版本仓库：所有的部署包最后都会上传到版本仓库，可以直接选择，SFTP获取：可以从指定的SFTP服务器获取全量部署包，服务器上传：从NTC服务器直接选择部署包；如果是镜像创建方式，支持镜像仓库获取。

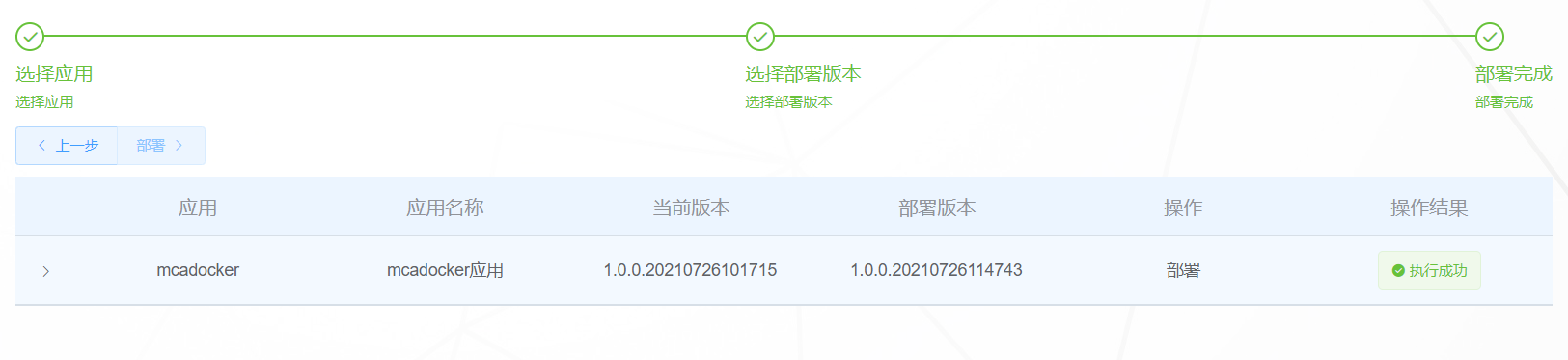

2.  正在部署：应用开始部署，点击操作结果可以实时查看部署日志。

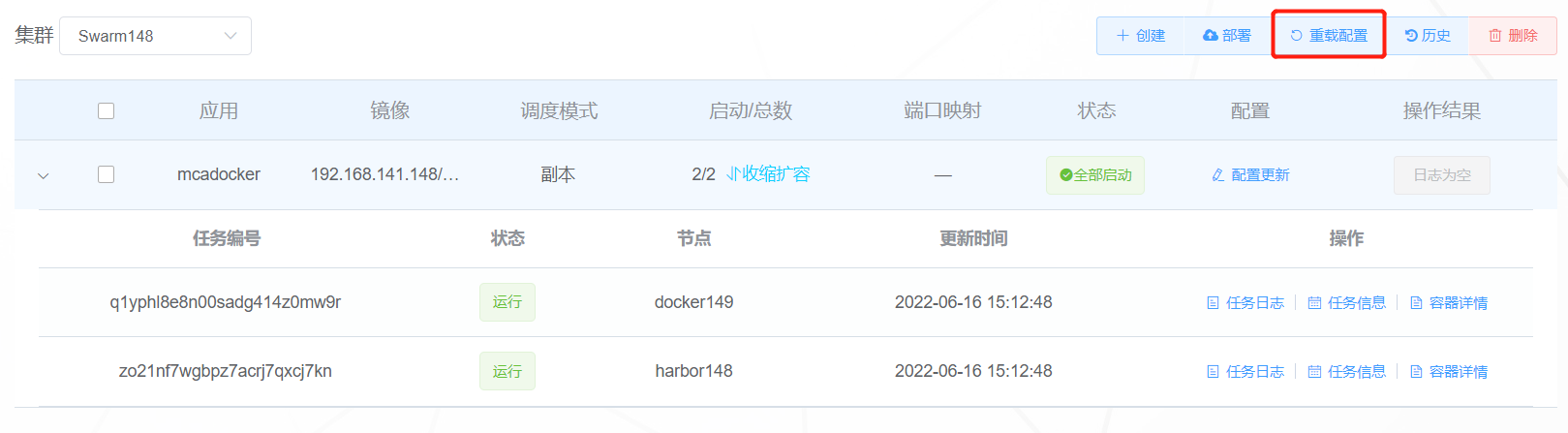

重载配置

选择需要重载配置的应用，点击重载配置按钮进行重载，可以点击操作结果查看操作日志，重载配置操作表示Swarm集群重新调度和部署当前版本和配置应用。

历史

点击历史按钮跳转到操作历史页面，通过点击列表可以查看详细应用信息和操作日志，并且可以根据时间和集群字段进行搜索。

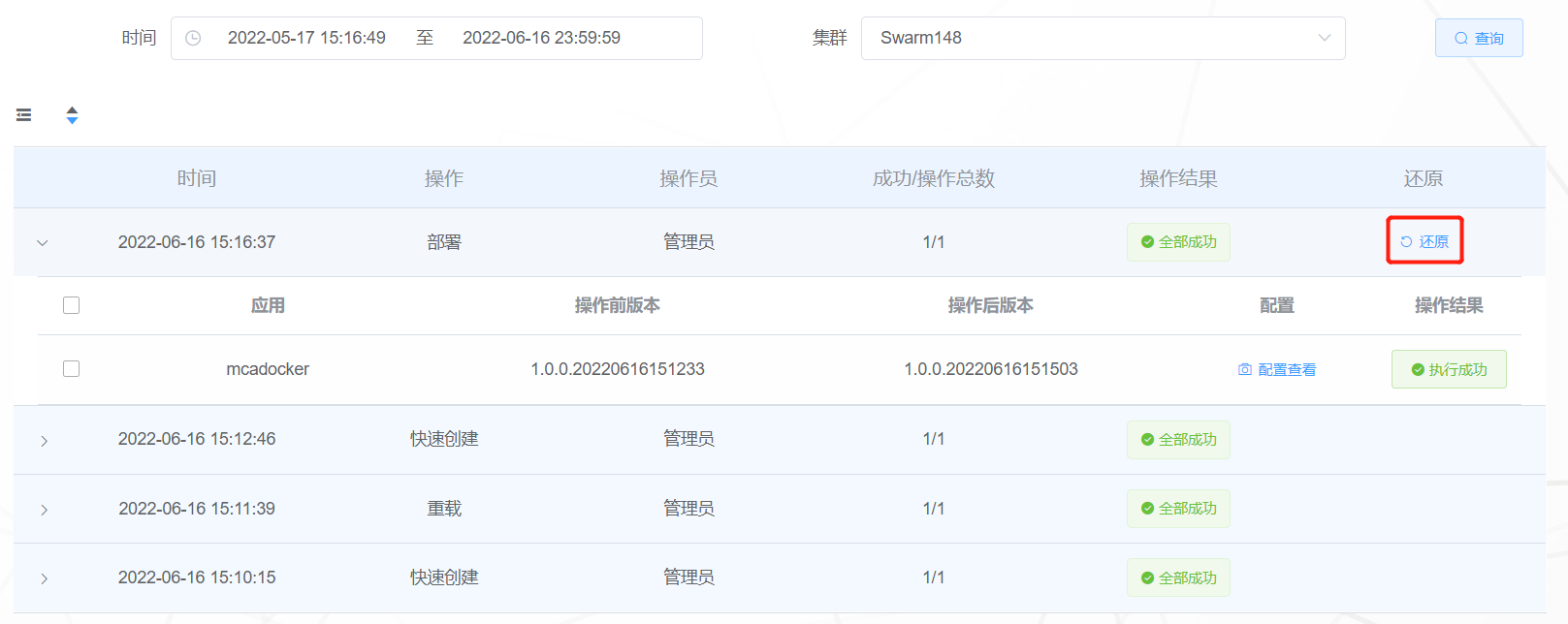

还原

对部署类操作可以点击还原按钮将应用还原到操作前版本。

删除

点击删除按钮可以删除应用，支持删除多个应用，如果当前应用包含非docker实例，则无法删除应用，需要到资源中心删除。

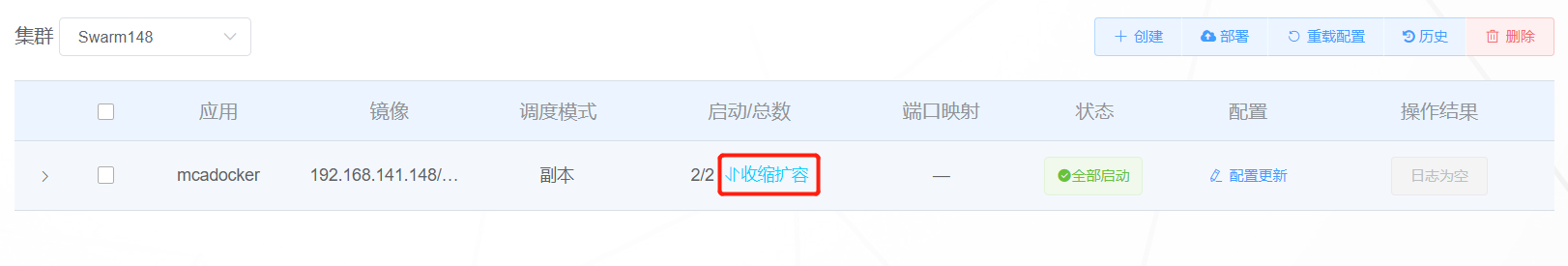

收缩扩容

点击scale按钮，输入实例总数，如果输入总数小于当前总数，则为收缩操作，如果输入总数等于当前总数，则为更新操作，如果输入总数大于当前总数，则为扩容操作。只有当调度模式为副本时，收缩扩容操作才生效。

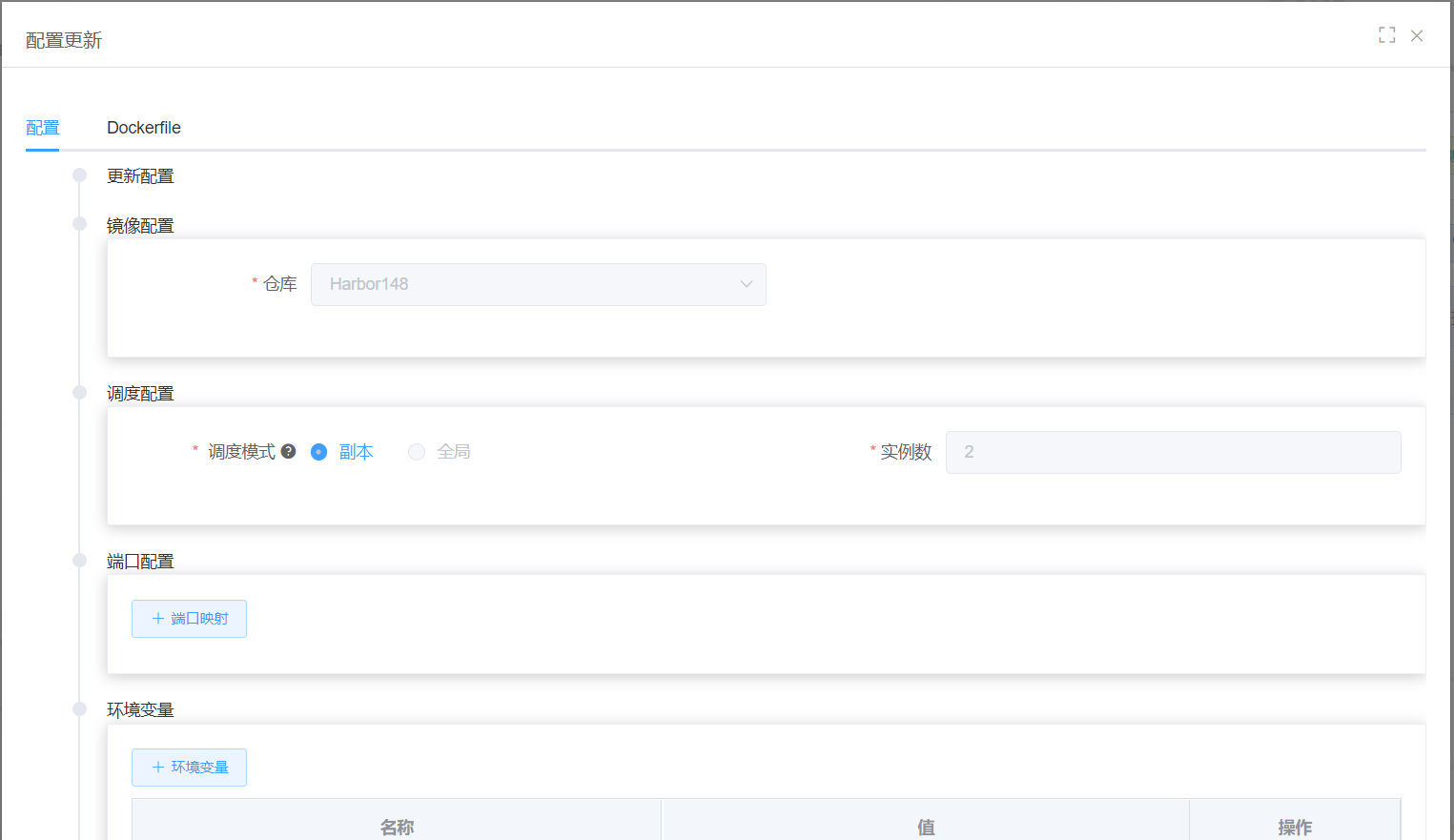

修改配置

点击配置修改按钮修改应用配置。

字段说明：

• 并行任务数：同时更新的最大实例数，默认为1，0表示同时更新所有实例。
• 时间间隔：更新之间的时间间隔。
• 失败后操作：更新后启动失败时所采取的措施，支持继续和暂停两种操作，继续表示当前更新失败后继续更新其他的实例，暂停表示当前更新失败后暂停更新后面的实例。
• 更新策略：更新任务策略，支持先启动新版本和先停止旧版本两种操作，先启动新版本表示更新时先启动新版本实例，更新成功后再停止旧版本实例，防止更新失败导致旧版本实例不可用，先停止旧版本表示更新时先停止旧版本实例，再启动新版本实例。

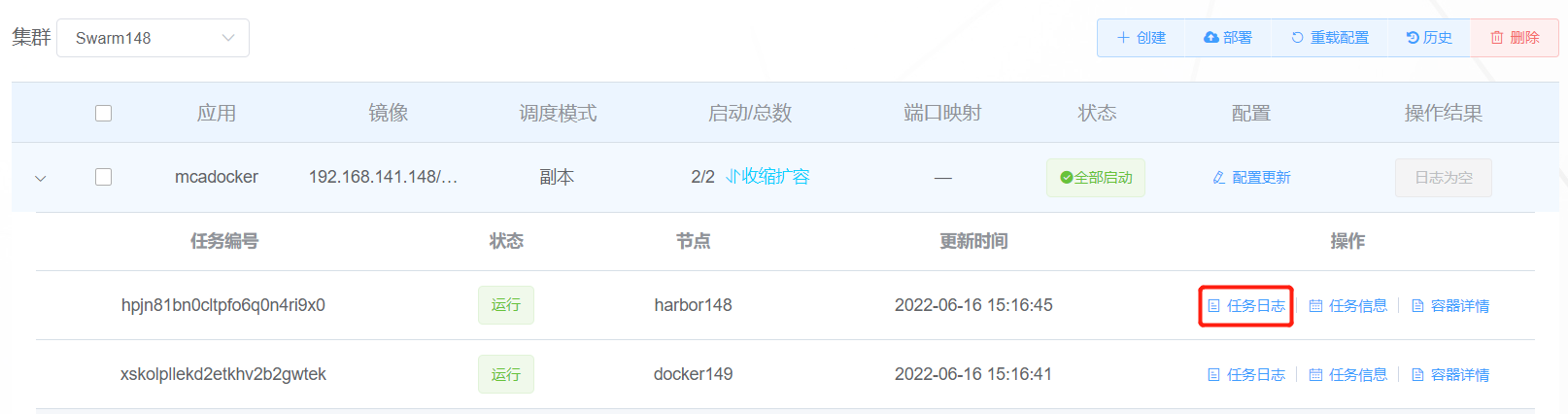

任务日志

点击任务日志按钮查看任务日志。

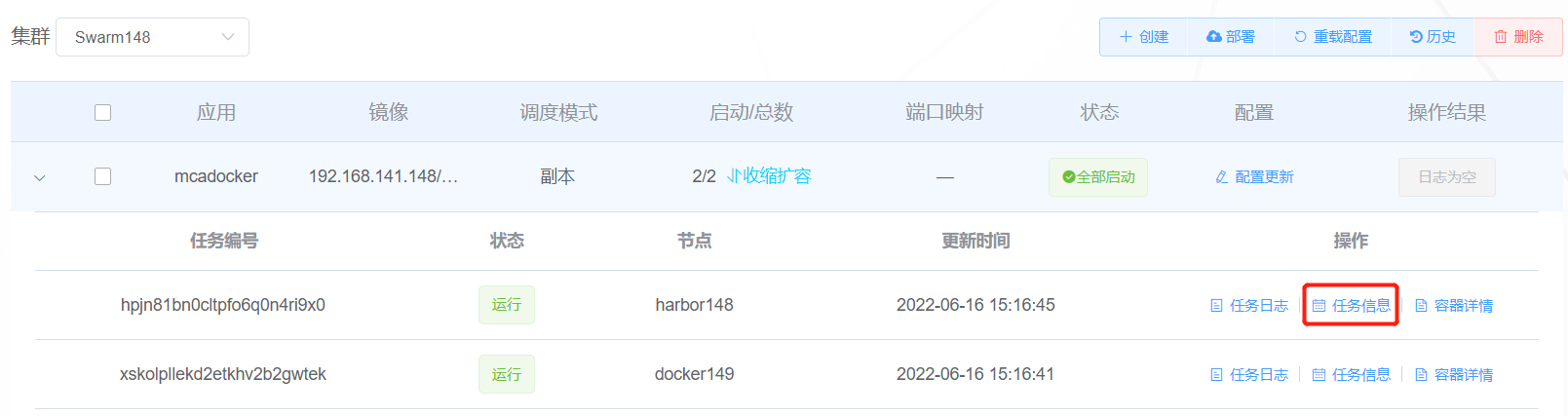

任务信息

点击任务信息按钮查看任务信息，如果任务状态不是为运行状态，可以通过任务信息查看导致任务无法成功运行的错误信息。

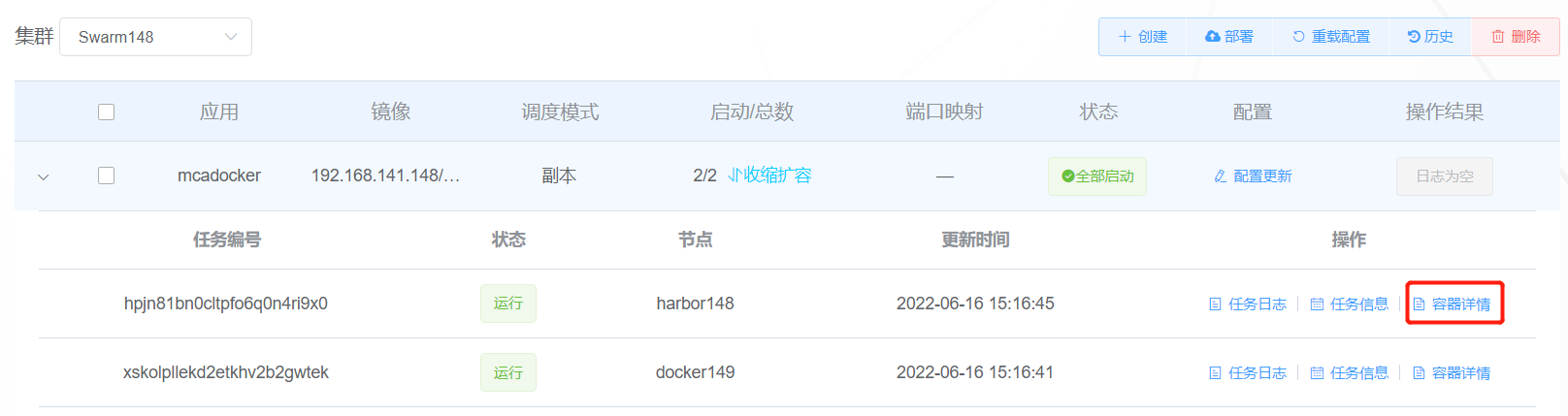

容器详情

点击容器详情按钮可以跳转到容器概览页面，查看容器的详细信息。

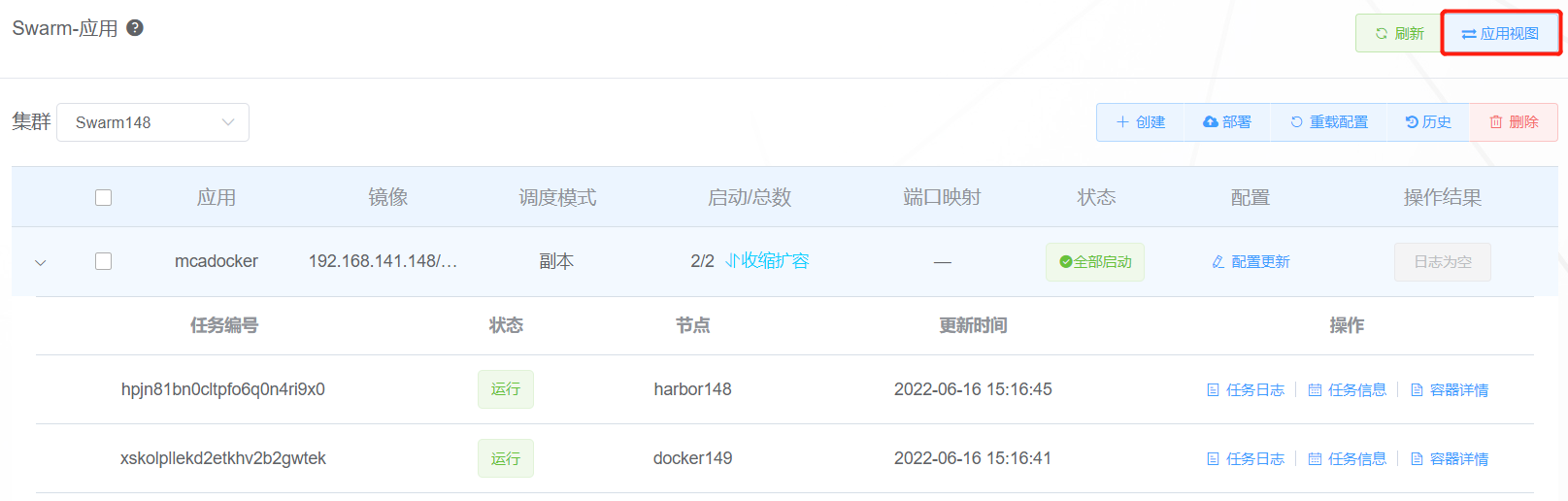

容器视图切换

点击应用视图按钮，可以跳转到应用列表页面，应用页面点击容器视图按钮，可以跳转到容器列表页面。

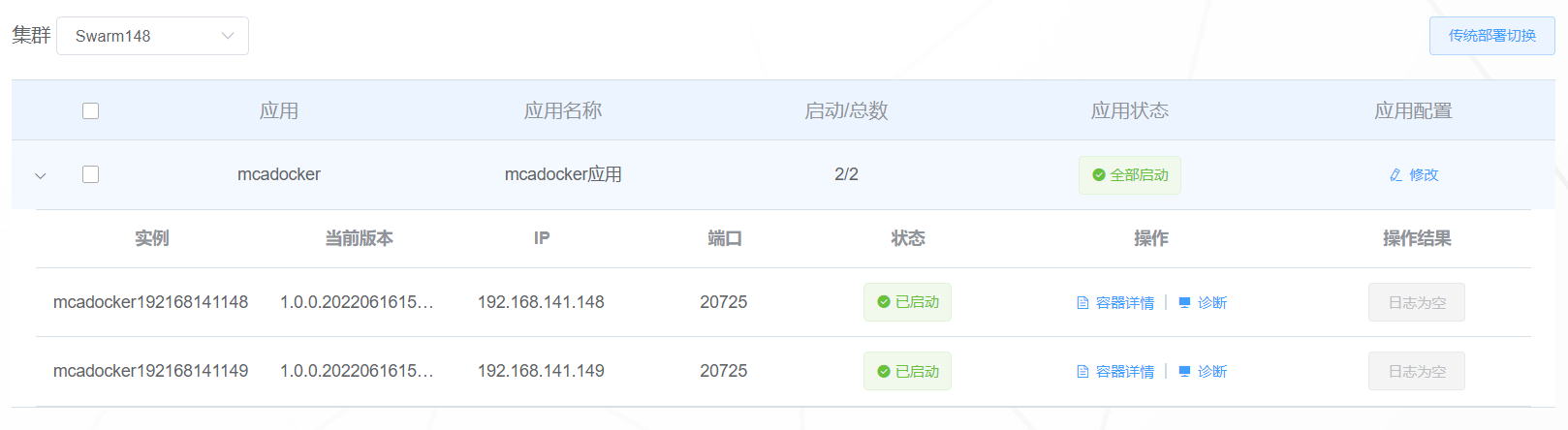

应用列表查看

点击应用视图按钮展示应用列表页面。

字段说明：

• 应用：应用编号，不能重复
• 应用名称：应用的名称
• 启动/总数：启动的应用实例数和应用实例总数
• 应用状态：应用状态，目前有全部启动、部分启动和全部停止三种状态
• 实例：应用实例编号，不能重复
• 实例名称：应用实例名称
• 当前版本：应用实例当前版本
• IP：应用实例IP地址
• 端口：应用探针管理端口
• 状态：实例状态
• 操作：包括容器详情和诊断

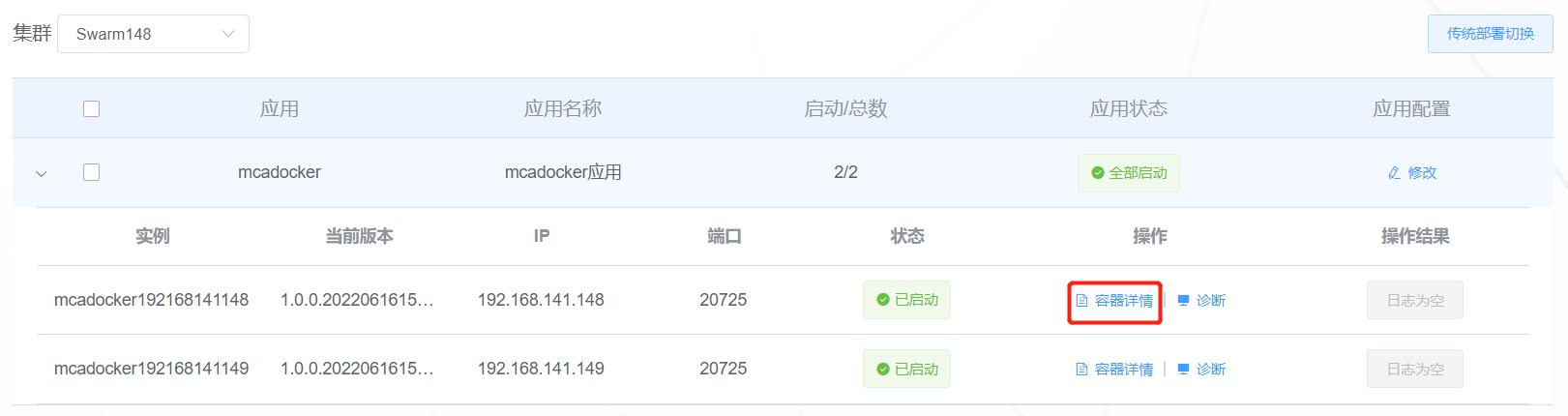

容器详情

点击容器详情按钮，跳转到容器详细信息页面。

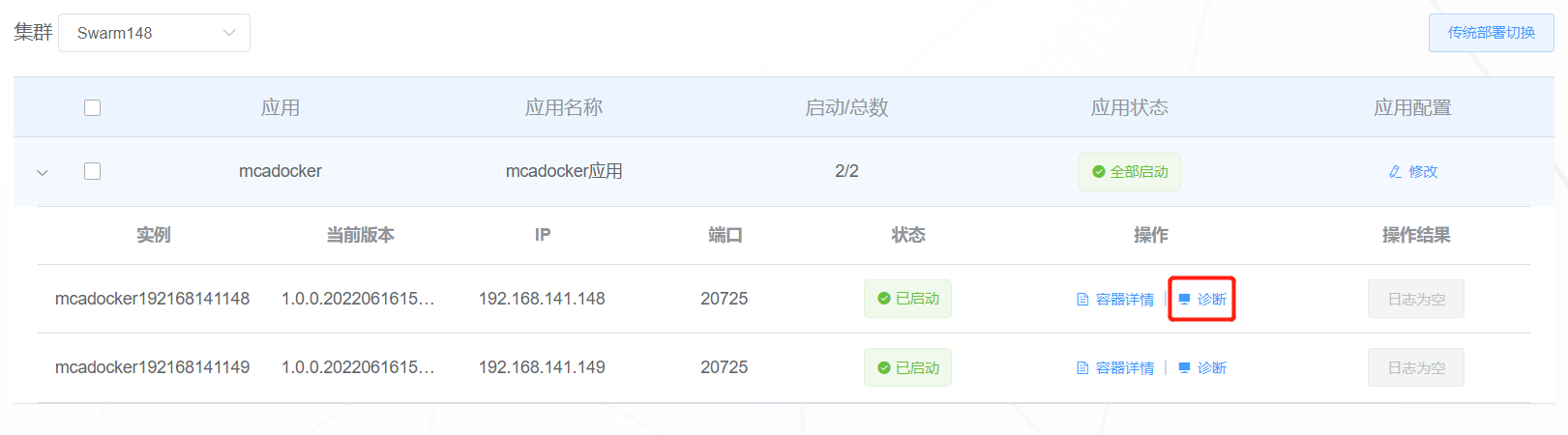

诊断

点击诊断按钮，跳转到应用详情页面，详细操作请前往应用中心菜单->应用诊断室->诊断单元。

传统部署切换

当容器化部署应用运行出现问题或者不想继续使用容器应用，这种场景下我们需要提供传统和容器应用之间的快速一键切换，可以快速做到一键的方式切换到传统部署方式，在切换失败，支持还原操作。传统部署切换的前提是宿主机需要安装代理节点agent。

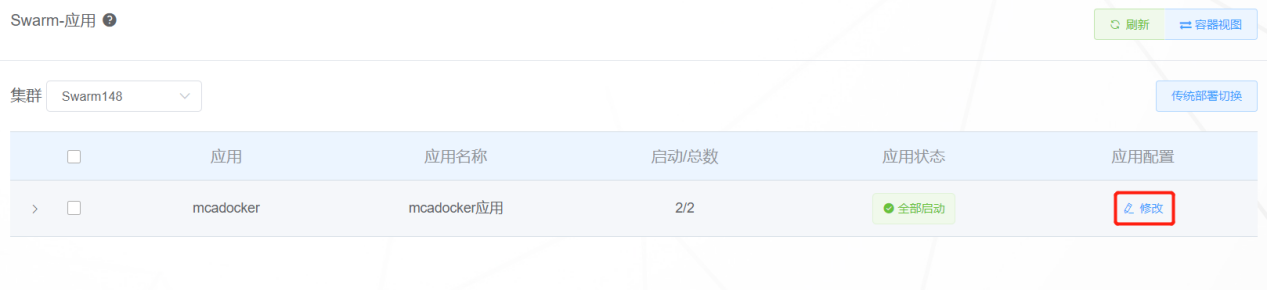

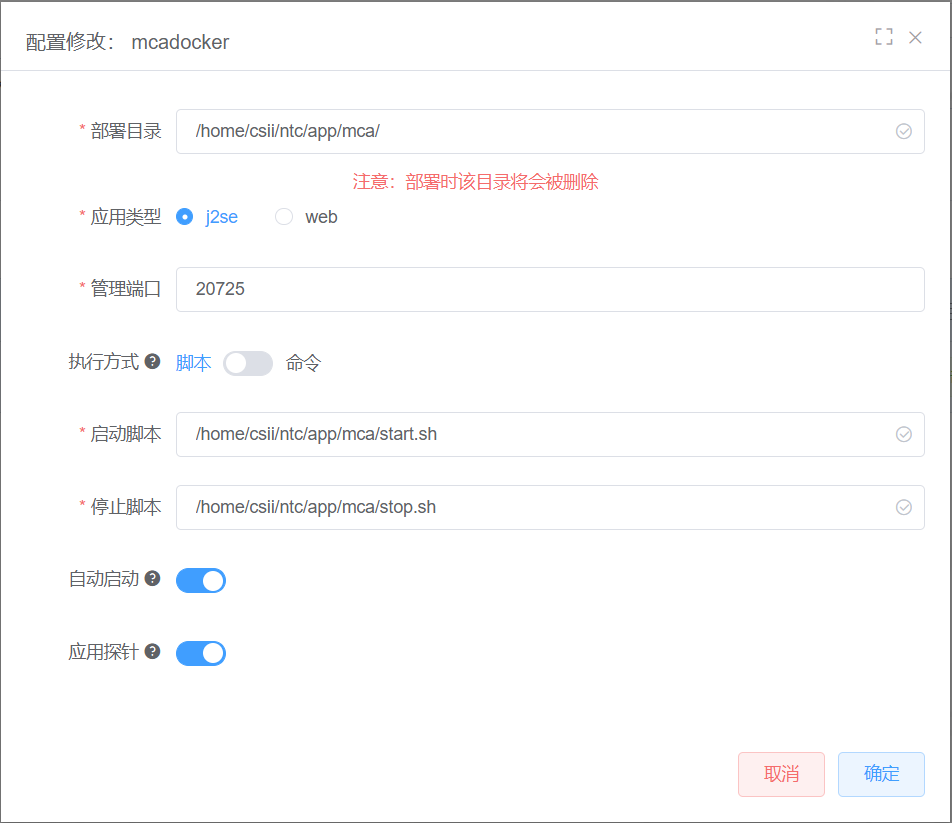

点击应用视图按钮，切换到应用页面，修改应用配置。

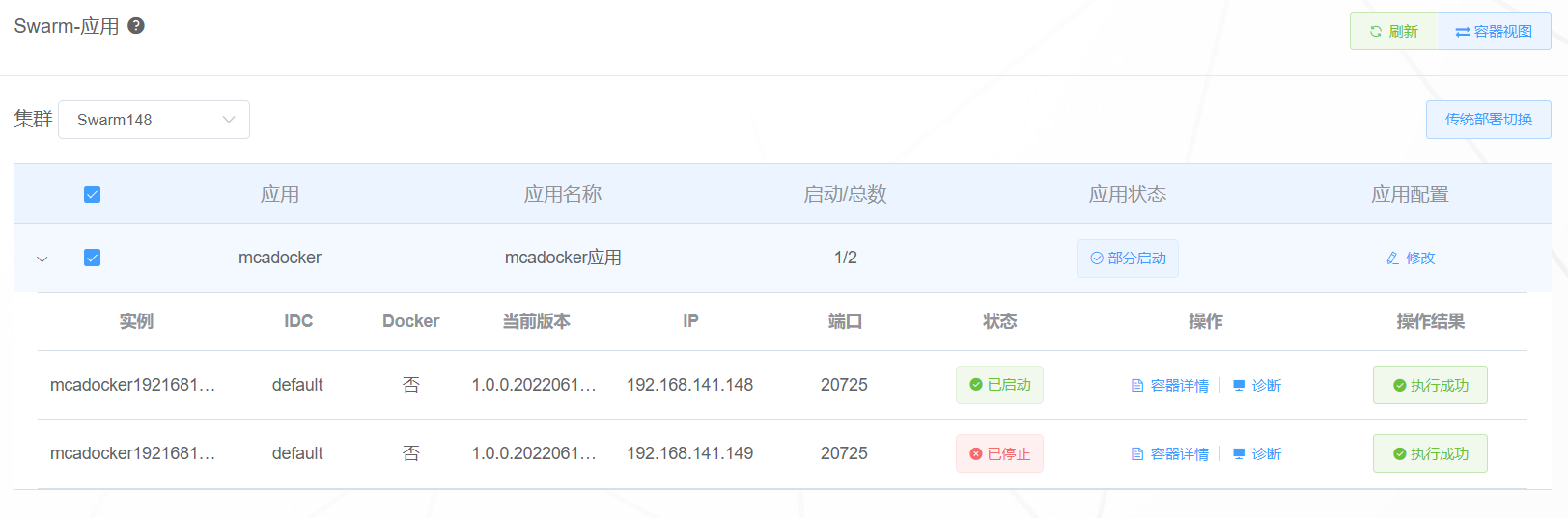

选择应用，点击传统部署切换按钮，将会进行容器应用和传统应用的切换，点击操作结果可以查看操作日志，点击刷新按钮可以查看最新应用状态。

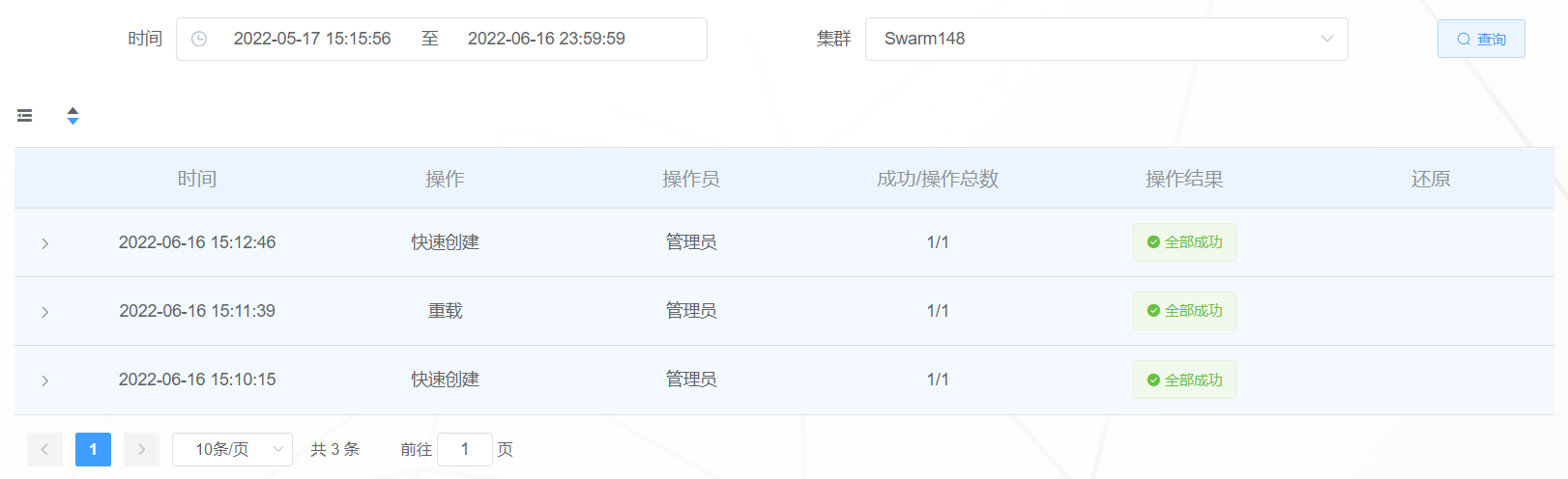

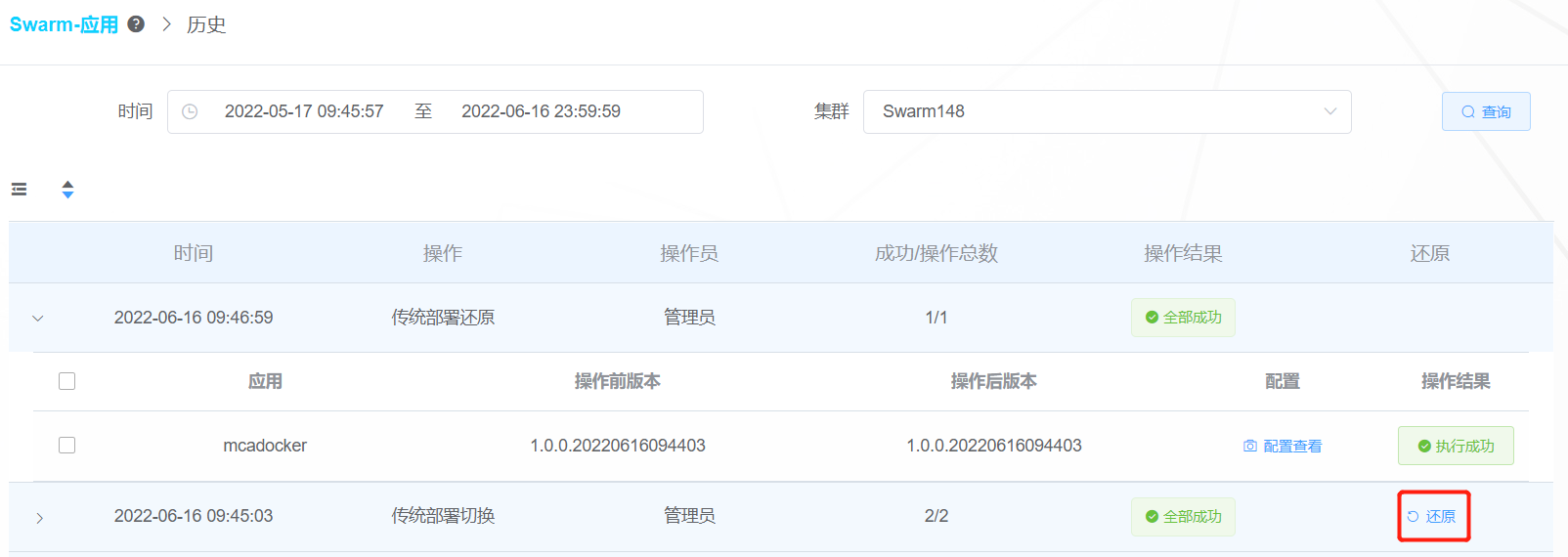

传统部署还原

点击历史按钮，进入操作历史页面，点击还原按钮，将传统应用还原为容器应用，点击查询按钮可以查询还原操作的日志。
